混凝土濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水(氣)的雙重作用。混凝土濾板質量的優劣（特別是濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等不良后果�；炷�土濾板的安裝應采用整體控制的方法，首先控制好支撐柱和梁的標高，然后控制好每塊濾板的標高，進而控制整組濾池濾板的標高。

一、功能與作用

1.均勻布水布氣：這是核心的功能。在反沖洗階段(水沖、氣沖或氣水混合沖)，濾板需要確保反沖洗水和空氣能均勻地分布到整個濾池截面，避免出現死區或沖洗強度不均，從而保證濾料的徹底清洗。

2.支撐濾料：在過濾階段和反沖洗階段，濾板需要承受上方濾料(石英砂、無煙煤、活性炭等)及其水中的重量，以及反沖洗水流和氣流的沖擊力。

3.收集濾后水：在過濾階段，過濾后的清水通過濾板上的開孔及下方的配水空間被均勻收集。

4.形成密封腔室：濾板與池壁、池底緊密配合，形成下部的配水配氣空間(也稱為渾水區或氣水室)，與上部的濾料空間隔離。

二、結構與組成

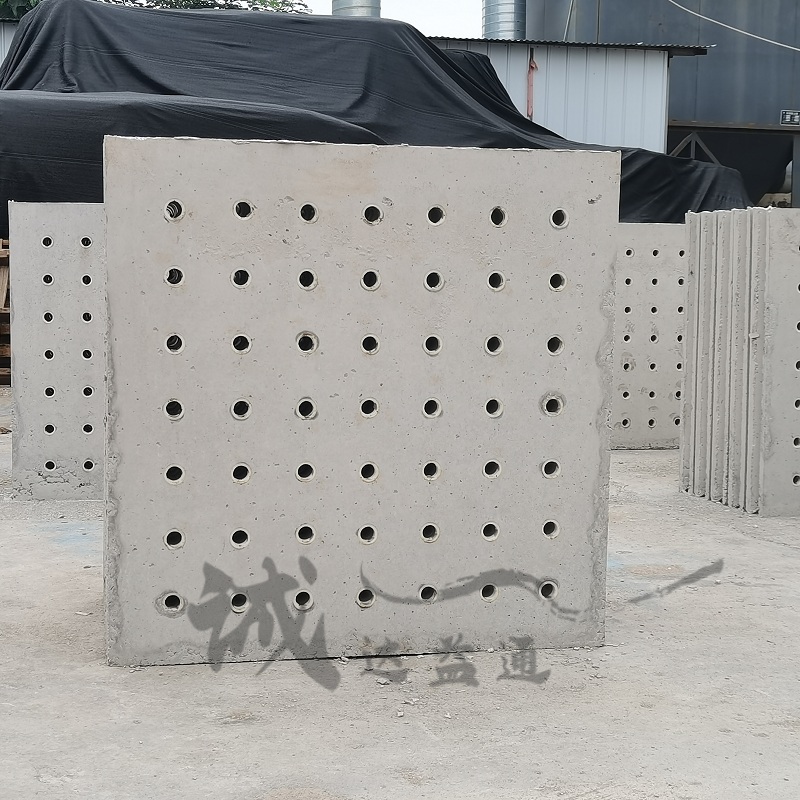

1.預制混凝土板：通常采用高標號鋼筋混凝土在工廠或現場預制。形狀多為正方形或長方形板。

2.開孔與預埋件：

（1）板上按設計要求精確開有圓孔。

（2）每個孔中預埋一個濾頭預埋套管(通常是ABS或PVC材質)。這個套管的定位精度要求極高(水平度、標高、間距)，直接影響濾頭的安裝和氣水分布的均勻性。

3.濾頭：安裝在預埋套管上的關鍵部件(長柄濾頭常見)。濾頭內部有縫隙或小孔，允許水和空氣通過，但阻止濾料漏下。其開孔面積和結構決定了布水布氣的均勻性。
